1. Что делать, если сгорела техника

       1.1 Сбои в электросети - скачки и перепады (природа явления)

       1.2 Какая техника выходит из строя?

       1.3 Сбои в электросети - кто виноват?

       1.4 Как возместить ущерб в суде?

2. Защита техники от сбоев в электросети

       2.1 Сетевые фильтры

       2.2 Источники бесперебойного питания (ИБП)

       2.3 Устройство защитного отключения (УЗО)

       2.4 Стабилизаторы напряжения

       2.5 Реле напряжения

3. Универсальное защитное устройство Q-протектор





       СТИРАЛЬНЫЕ МАШИНЫ, ТЕЛЕВИЗОРЫ, ВИДЕОМАГНИТОФОНЫ, КОМПЬЮТЕРЫ - ВСЮ ЭТУ ТЕХНИКУ ОБЪЕДИНЯЕТ ОДНО: ОНА ПИТАЕТСЯ ОТ СЕТИ ПЕРЕМЕННОГО ТОКА. СКОРЕЕ ДАЖЕ ПЕРЕМЕНЧИВОГО ТОКА. НАПРЯЖЕНИЕ В СЕТИ СКАЧЕТ. ПОРОЙ НАСТОЛЬКО, ЧТО ВСЕ ДОМАШНИЕ ЭЛЕКТРОПРИБОРЫ В ОДИН МИГ ПРЕВРАЩАЮТСЯ В БЕСПОЛЕЗНЫЙ ХЛАМ.





               1.1 Сбои в электросети - скачки и перепады (природа явлений)

     От сбоев в электросети не застраховано фактически ни одно помещение.

     Напряжение в сетях наших квартир «гуляет», его реальный уровень редко равен стандартным 220 В. По разным причинам постоянно случаются так называемые просадки напряжения, когда оно падает, или скачки, когда поднимается. ГОСТ допускает отклонение уровня напряжения от 220 В на 10%, и действительно, напряжение в 240 В не опасно для домашней техники, а при 200 В просто чуть тусклее будут светить лампочки в люстре. Но бывают скачки напряжения, когда оно мгновенно поднимается до 300 В и выше. В таких случаях работающая от сети техника может погибнуть. И главная причина у таких скачков одна.

     В каждый жилой дом входит три рабочих фазы, рабочий «ноль» и заземление. Далее к каждой квартире через электрощит подводятся одна рабочая фаза и рабочий нулевой провод, самая большая нагрузка приходится именно на нулевой провод. Этот провод несет максимальную нагрузку потому, что каждая квартира подключена к своему фазному проводу, а «ноль» у них общий. Напряжение между фазным и нулевым проводами составляет 220 В.

     Когда множество потребителей энергии одновременно включают в сеть такие приборы, как обогреватели, СВЧ-печи, электрочайники и стиральные машины, нагрузка на сеть резко возрастает и электропроводка домов часто не выдерживает. Из-за большой силы тока проводка нагревается, разрушается, и в результате происходит разрыв цепи. При большой нагрузке алюминиевые провода рассыпаются от нагревания, а медные перегорают. Чаще всего перегорает именно провод нулевой фазы, на него идет самая большая нагрузка в доме. Причем обрыв происходит не в квартире, а в том месте, где нагрузка максимальна - на участке кабеля между линией и электрощитом, на который выходят все нулевые провода отдельных квартир. В итоге после обрыва «нуля» квартиры, подключенные к одному щиту, оказываются подключенными друг к другу и каждая к своей фазе. Вследствие этого напряжение в каждой квартире резко возрастает (теоретически - до 380 В), что может вывести из строя бытовую технику.





           1.2 Какая техника выходит из строя.

    К сожалению, от скачков напряжения бытовую технику не спасают ни установленные в каждом электрощите автоматы, ни встроенные защитные блоки в самих приборах.

    Работа блоков и автоматов основана на предохранителях, которые реагируют на повышение силы тока. На мгновенное повышение напряжения в сети они просто не реагируют.

    По информации многочисленных сервисных центров, куда жители несут сломанную технику, из-за перепадов напряжения чаще всего выходят из строя незащищенные компьютеры, телевизоры, музыкальные центры, видеомагнитофоны и DVD-плейеры, Wi-Fi аппаратура и т.д. Чаще всего горят блоки питания. Это не слишком страшно. Например, за новый блок питания и его установку в недорогой телевизор с диагональю 21 дюйм придется заплатить 700-750 руб.

    Но иногда, при скачках напряжения в 300 вольт и выше, может пострадать сложная электроника - тогда покупка и работа по установке новых микросхем на такой же телевизор будут стоить от 1 тыс. руб. Меньше подвергаются воздействию перепадов напряжения холодильники и стиральные машины: защита у этих приборов относительно более сильная. Впрочем, это не значит, что они не горят. Если в результате скачка напряжения сгорел холодильник, придется менять мотор или восстанавливать блок управления.

    Стоимость полного восстановления недорогого холодильника колеблется в районе 2-7,5 тыс. руб. Стоимость ремонта стиральных машин (у них, как правило, сгорает блок управления или мотор) начинается от 1,5 тыс. руб. и может достигать нескольких тысяч рублей.





          1.3 Сбои в электросети - кто виноват?

    Виновных в скачках напряжения теоретически может быть много. Ведь от электростанции до конечного потребителя (телевизора или компьютера) электроэнергия проходит через множество участков. Причем у каждого участка есть свой хозяин. В Санкт-Петербурге и Ленинградской области электричество генерирует компания «ПетроЭлектроСбыт». Затем оно передается городской электросетевой компании, которая транспортирует его до районной подстанции. Оттуда электричество передается до жилых домов, где начинается зона ответственности ДЕЗ и его подрядной организации. И только потом оно доходит до наших телевизоров и музыкальных центров.

    В теории на каждом из этих участков возможен сбой. Причиной может стать что угодно: халатность и бездействие сотрудников ДЕЗа, ремонтные работы на любом участке, износившееся оборудование подстанции. Даже неосторожные работники соседней стройки могут случайно задеть силовые кабели, которые проходят под землей. К тому же не стоит отрицать, что виновником скачка напряжения, например на площадке из трех-четырех квартир, может оказаться жилец, вопреки советам электриков постоянно дающий огромную нагрузку на домовую электросеть.

    Однако энергетики в один голос заявляют, что в основном в скачках напряжения виноваты работники ДЕЗов и подрядных организаций. Дело в том, что, как уже говорилось, скачок напряжения обычно происходит в результате обрыва нулевого провода в районе электрощита, а это зона ответственности ДЕЗа. И любимая отговорка электриков ДЕЗа - «вы сами тут повключали все на свете, никаких проводов на вас не хватит» - в действительности не имеет под собой никаких оснований. Так по действующим нормативам на каждую среднестатистическую квартиру выделяется по 3,5 киловатта потребляемой мощности. В идеале электросеть отдельной квартиры должна держать нагрузки в 6-7 киловатт. Этого достаточно, чтобы нормально выдерживать работу энергоемкой техники: СВЧ-печей, стиральных машин и обогревателей».

    Кроме того, согласно постановлению Госстроя России от 27 сентября 2003 года №170 «Об утверждении правил и норм технической эксплуатации жилищного фонда», подрядные организации обязаны ежегодно в период с октября по май проводить полную проверку и наладку инженерных сооружений, в том числе и электрооборудования. Простыми словами: электрики подрядной организации должны пройти и проверить на износ все электрощиты, проводку, состояние нулевых проводов в каждом доме на своем участке. После этого комиссия принимает работы, а на состояние электросетей дается гарантия в один год, до следующей проверки. Однако в действительности, проверяют спустя рукава. Именно по этой причине, считают энергетики, возникают сбои в электросети, участки которой находятся в ведении ДЕЗов.





           1.4 Как возместить ущерб в суде?

    Случаев, когда ДЕЗы добровольно компенсировали бы жильцам нанесенный ущерб, нам найти не удалось. Таким образом, у рядового гражданина остается единственный выход - обращаться в суд.

    Итак, в результате скачка напряжения вы остались без бытовой техники. Перед тем как нести заявление в суд, необходимо зафиксировать факт сбоя в электросети. Для этого надо вызвать электриков с помощью диспетчерской службы ДЕЗа. Все вызовы должны фиксироваться в книге дежурств диспетчера.

    А после того как поломка исправлена, в этом же журнале электрики обязательно делают запись о факте сбоя в электросети и своих действиях по его устранению. Даже если из-за скачка напряжения техника сгорела только у вас, электрика вызвать все равно необходимо - чтобы зафиксировать факт ущерба. В теории сотрудники ДЕЗа должны составить официальный акт о том, что произошел сбой, указать его причину и вручить один экземпляр пострадавшим жильцам. Однако на практике, свои обвинительные приговоры ДЕЗы подписывать не торопятся.

    Однако отчаиваться не стоит. Точно указать, по каким причинам произошел перепад напряжения, могут в компании «ПетроЭлектроСбыт» (именно с ней заключается договор на электроснабжение). По словам представителя компании, по письменному заявлению любого Петербуржца, пострадавшего от перепада напряжения в сети, специалисты компании проведут проверку и выяснят, по чьей вине произошел скачок напряжения. По информации «ПетроЭлектроСбыта», в каждое отделение компании за месяц поступает одно-два заявления от жителей района на проверку и выяснение причин перепадов напряжения. Проверка проводится бесплатно, но к сожалению, не очень оперативно: специалисты обещают дать свое заключение в течение одного месяца. Узнать адрес и телефон своего районного отделения можно в справочном центре «ПетроЭлектроСбыта».

    Основанием для подачи иска в суд будет предоставление некачественного электроснабжения, за которое вы вносите ежемесячную плату. Ведь по закону «О защите прав потребителей», электроснабжение - это услуга. А на основании 14-й статьи этого закона за предоставление некачественной услуги продавец несет имущественную ответственность.

    Далее необходимо подтвердить в суде факт скачка напряжения. Даже если на руках нет акта от специалистов ДЕЗа, все сведения о вызовах электриков и их работе в указанный истцом период будут предоставлены диспетчерской службой ДЕЗа по первому требованию суда.

    Следующее, что придется сделать погорельцам,- доказать суду, что причиной поломки бытовой техники в квартире стал именно скачок напряжения.

    Для этого надо воспользоваться услугами независимых экспертов. Если экспертиза техники будет проведена вами до судебного разбирательства, то, в случае решения суда в вашу пользу, покрыть расходы на экспертизу обяжут виновного, а если нет, то суд сам назначит проведение экспертизы. На экспертизу, как правило, приносят сгоревшую аудио- и видеотехнику. Стоимость экспертизы начинается от 1 тыс. руб. Обычно люди приходят группами, ведь от скачка напряжения страдает несколько квартир. Однако следует помнить: если вы собираетесь отстаивать свои права в суде, экспертизу надо заказывать до ремонта техники. В противном случае доказать, что музыкальный центр сгорел от перепада напряжения, будет фактически невозможно.

    Кроме того, суду понадобятся свидетели - для этого надо заручиться поддержкой соседей, чтобы те подтвердили факт скачка напряжения. Шанс выиграть суд есть. Так, в 2003 году в Новосибирске пенсионерка Мара Краславская получила от районного подразделения «Сахалинэнерго» (в Питере это «ПетроЭлектроСбыт») почти 2 тыс. руб., потраченные на ремонт видеодвойки, которая сгорела от скачка напряжения.

В Нижегородской области в середине 2003 года пострадавшим от скачка напряжения шестерым жителям с помощью суда удалось добиться компенсации ремонта сгоревшей бытовой техники - от 200 до 750 руб. на каждый сгоревший прибор, в зависимости от сложности ремонта.

    От перепадов напряжения и сбоев в работе электросети может пострадать каждый. Так что если вы дорожите своей техникой, самое время обзавестись соответствующей защитой.

    Обезопасить свою квартиру от пожара, а бытовую технику от скачков напряжения можно разными способами. Все они требуют дополнительных вложений. Даже при использовании простейших устройств защиты электрооборудования вероятность порчи техники по причине сбоев в электросети уменьшается в несколько раз.

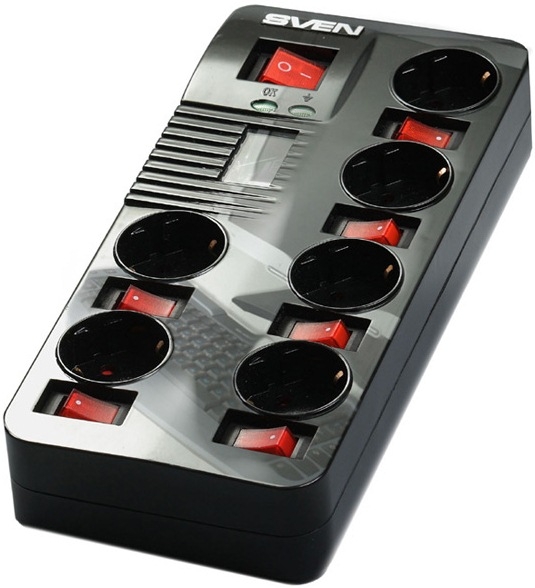

          2.1 Сетевые фильтры

    Самый доступный вариант - это подключение техники через сетевые фильтры (не надо путать с дешевыми подделками, которые на самом деле - простые удлинители). В настоящем сетевом фильтре должен быть, во-первых, варистор, предохраняющий от импульсных помех в электросети: кратковременных скачков напряжения при подключении-отключении потребителей, грозовых разрядов вблизи линий электропередачи. При кратковременном скачке напряжения варистор рассеивает энергию скачка в виде тепла.

    Вторая составная часть фильтра - режектор, который защищает от высокочастотных помех, создаваемых работающими электродвигателями, генераторами и сварочными аппаратами вблизи вашего дома. Такие помехи тоже вызывают сбои в работе бытовой техники. Кроме того, в сетевом фильтре имеется плавкая вставка (предохраняет от коротких замыканий) и специальная система (отключает подачу энергии при длительном повышении напряжения).

    Чтобы не ошибиться в выборе сетевого фильтра и не купить подделку, перед покупкой следует изучить технический паспорт - там должны быть указаны все защитные системы той или иной модели. Кроме того, качественный сетевой фильтр будет стоить как минимум 1500 руб.

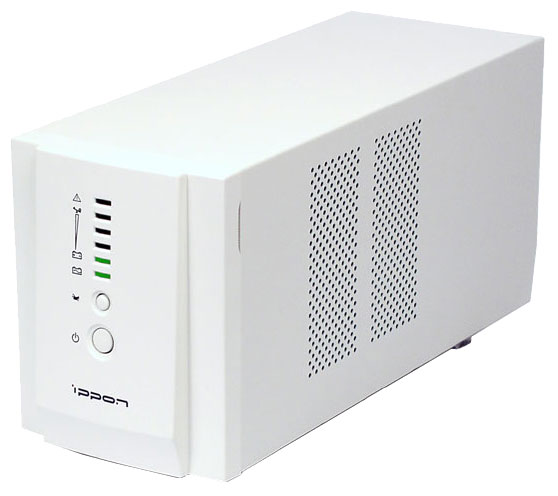

          2.2 Источники бесперебойного питания (ИБП)

    Помимо сетевых фильтров для защиты электрооборудования от сбоев в электросети используются источники бесперебойного питания (ИБП). К набору функций обычного сетевого фильтра в ИБП добавлен собственный аккумулятор. Если прибор сочтет нужным прекратить подачу электроэнергии от сети, в течение 5-30 минут (в зависимости от модели) питание будет поступать от аккумулятора. Это позволит, например, выключить компьютер без потери данных. Для любой бытовой техники можно подобрать свой ИБП. Главное, чтобы мощность на выходе ИБП совпадала с потребляемой мощностью электроприбора. Стоимость бытовых ИБП от 1,2 до 5-6 тыс. руб.

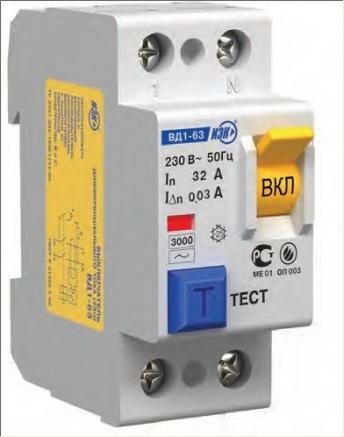

          2.3 УЗО

    УЗО предназначены для защиты человека от поражения электрическим током при косвенном прикосновении (прикосновение человека к открытым проводящим нетоковедущим частям электроустановки, оказавшимся под напряжением в случае повреждения изоляции), а также при непосредственном прикосновении (прикосновение человека к токоведущим частям электроустановки, находящимся под напряжением). Данную функцию обеспечивают УЗО соответствующей чувствительности (ток отсечки не более 30 мА).

-Предотвращения возгораний при возникновении токов утечки на корпус или на землю.

-Нижеприведённые данные получены опытным путём в электротехнической лаборатории Северо-Западного заочного технического университета в октябре 2011 года.

УЗО отключает питающую сеть:

-При прямом прикосновении человека или животного к частям электроприбора находящимися под напряжением и его контакте с "землей".

-При повреждении основной изоляции и контакте токоведущих частей с заземленным корпусом.

-При перемене нулевого рабочего (N) и заземляющего (PE) проводников.

-При перемене фазного и нулевого рабочего проводников и прикосновении человека к частям оказавшимся под напряжением и одновременном его контакте с "землею"

-При обрыве нулевого рабочего проводника до (и после) УЗО и прикосновении человека к токоведущим или оказавшимися под напряжением частям электроприбора и одновременном его контакте с "землей"

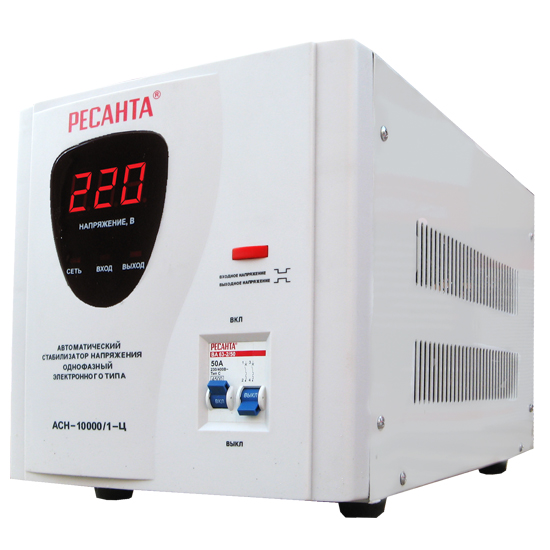

          2.4 Cтабилизаторы напряжения

    Еще один способ защитить технику - установить стабилизатор напряжения. В отличие от сетевых фильтров и ИБП, если напряжение в сети колеблется от 135 до 240 В, стабилизатор не прекратит подачу энергии, а нормализует напряжение.

    Проходя через устройство, ток будет поступать к технике в оптимальном варианте - 220 В, 50 Гц. Если напряжение повыситься до 250 В и более, устройство отключит подачу электроэнергии от сети, как это делают фильтры и ИБП. Однако после того как работа электросети нормализуется, стабилизатор автоматически подключит питание. Стабилизатор можно установить и на всю домашнюю сеть. В таком случае надо суммировать потребляемую мощность всего электрооборудования в доме и, исходя из этого, покупать стабилизатор. Или отметить два-три прибора, наиболее требовательных к качеству питания, и под них выбрать стабилизатор напряжения. Доверить подключение стабилизатора напряжения лучше электрику или специалисту компании, где вы приобрели устройство. Цена стабилизаторов напряжения колеблется от 1,5 до 60 тыс. руб.

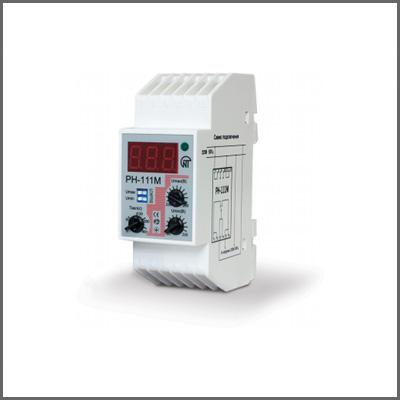

          2.5 Реле напряжения на примере РН-111М

    Реле напряжения РН-111М предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.

    Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.

    На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:

   -текущее действующее значение напряжения;

   -точное значение устанавливаемого параметра;

   -время оставшееся до момента повторного включения нагрузки;

   -аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:

-порог срабатывания по максимально допустимому значению напряжения;

-порог срабатывания по минимально допустимому значению напряжения;

-задержку времени включения нагрузки после восстановления параметров сети.

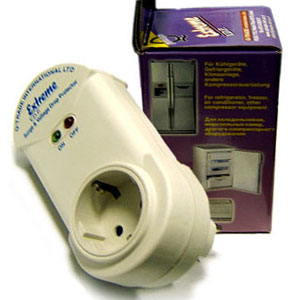

3. Универсальное защитное устройство Q-протектор

    Самым надежным способом защиты от сбоев напряжения на сегодняшний день является универсальное защитное устройство Q-протектор.

    Q-протектор предоставляет собой цифровое устройство – реле напряжения, состоящее из комбинации “розетка, вилка, электронный блок управления”, размещенных в одном небольшом корпусе. При этом вилка устройства Q-протектор включается в обычную электрическую розетку, а в розетку самого устройства включается вилка питания бытовой техники. При включении “Q-протектора” в сеть он готов к работе и начинает контролировать состояние электросети. Как только напряжение электросети превышает значение 270 В (или снижается до уровня менее 170 В), “Q-протектор” моментально отключит вашу технику от сети. Далее “Q-протектор” начнет контролировать состояние сети. При нормализации напряжения “Q-протектор” включит прибор в работу через время задержки через 4 мин. после стабилизации электросети. В отличии от сетевых фильтров, ИБП и стабилизаторов напряжения, которые при резких скачках могут просто не успеть отключить технику от сети, Q-протекторы реагируют молниеносно. Время отсечки у этого прибора 1 наносекунда.

    Q-протектор незаменим так же при сбоях вызванными грозой - обеспечивает поглощение тока до 24 ампер.

Цена Q-протекторов на рынке колеблется от 1,5 до 2 тыс. руб
